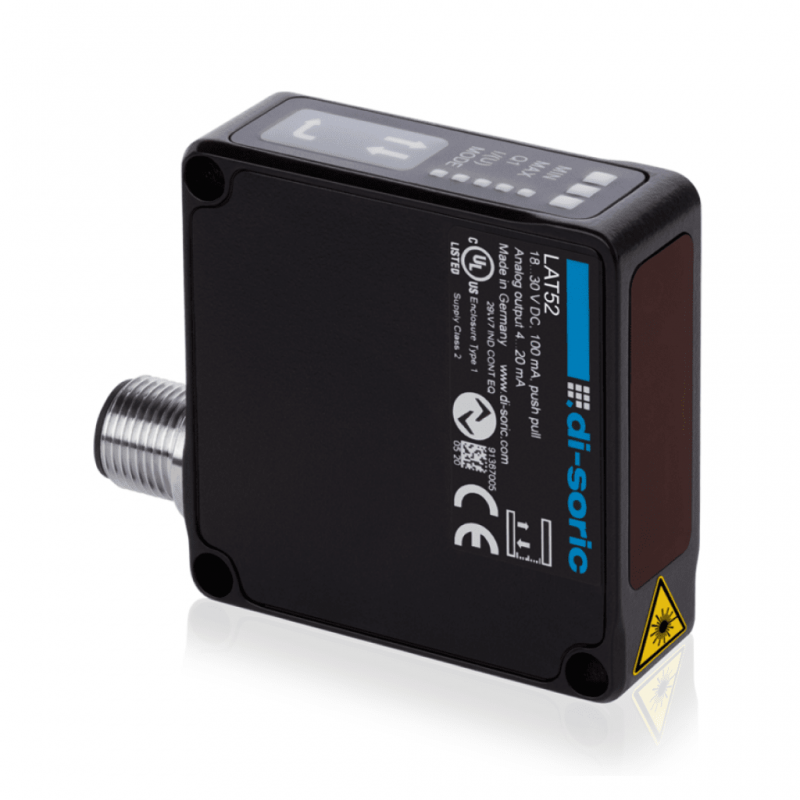

LAT52-80IU-B5
Ürün Numarası: 212855
di-soric LAT-52, 500 mm'ye kadar orta mesafeler için metal gövdeli kompakt, evrensel bir lazer mesafe sensörüdür. Hızlıdır ve mm ve alt mm aralığındaki uygulamalarda kullanılır. LAT-52, 3 farklı ölçüm aralığında mevcuttur. 30 mm ila 80 mm ölçüm aralığına sahip varyantın çözünürlüğü 0,01 mm'dir. Küçük lazer ışığı noktası, mesafedeki küçük değişikliklerin algılanmasını sağlar. LAT-52 alternatif olarak tuş takımı veya IO-Link ile çalıştırılır ve lazer koruma sınıfı 1 tam göz güvenliği sağlar.
- IO-Link
- Kesin olarak doğrusallaştırılmış nesne algılama
- Geniş algılama aralığı
- IO-Link parametresi olarak 3 çalışma modu
- Lazer sınıfı 1
- Küçük lazer noktalı kırmızı ışık lazeri
- Çalıştırması kolay
- Sağlam metal gövde
Besleme Gerilimi
18...30 V DC (Besleme Sınıfı 2)
Yüksüz Akım (Maks.)
60 mA
İzolasyon Gerilimi Dayanıklılığı
500 V
Boyutlar
51X51X17 mm
Gövde Malzemesi
Döküm Çinko (Siyah Kaplama)
Malzemeler
Plastik (Cam)
Ağırlık
102 g
Koruma Sınıfı
III, Koruyucu Düşük Voltajda Çalışma
Çalışma Modları
Standart çalışma modları: Genel uygulamalar, Hız: Hızlı ölçüm (ölçüm hızı 1.200 Hz), Güç: Karanlık nesneler için
Anahtarlama Çıkışı
Push-pull, 100mA, NO/NC Değiştirilebilir
Gerilim Düşümü (Maks.)
2.0 V
Analog Çıkış
0...10 V - 4...20 mA
Arayüz
IO-Link V1.1 COM2 Akıllı Sensör Profili
Işık Kaynağı
Lazer
Lazer Sınıfı
1 (IEC 60825-1)
Işık Kaynağı (Renk)
Kırmızı
Işık Demet Boyu
Ø 0,5 mm
Ölçüm Aralığı
30...80 mm ( % 6 ila 90 Yansıtma)
Çözünürlük
0,01 mm ( Mod: Standart Medyan Değer 16)
Tekrarlanabilirlik
0,02 mm Mod: Standart Medyan Değer 16
Doğrusallık Hatası
± 0,05 mm (Mod: Standart Medyan Değer 16)
Hassasiyet Ayarı
Tuş Takımı İle
Gösterge
LED Yeşil - Durum Sarı - Anahtarlama Çıkışı Kırmızı- Sinyal Zayıf
Frekans Değiştirme
1.000Hz (Filtresiz Hız Sensörü Modunda Maks. 1.200Hz)
Hazırlık Gecikmesi (Maks.)
300 ms
Şok / Titreşim Yük
10...55 Hz /0,5 mm / 30 g
Çalışma Sıcaklığı
0...+50°C
Sıcaklık Sapması
% 0,04 / K
Koruma
IP67
Bağlantı
Konnektör M12 5 Pin
Bağlantı Kablosu
VK.../5
