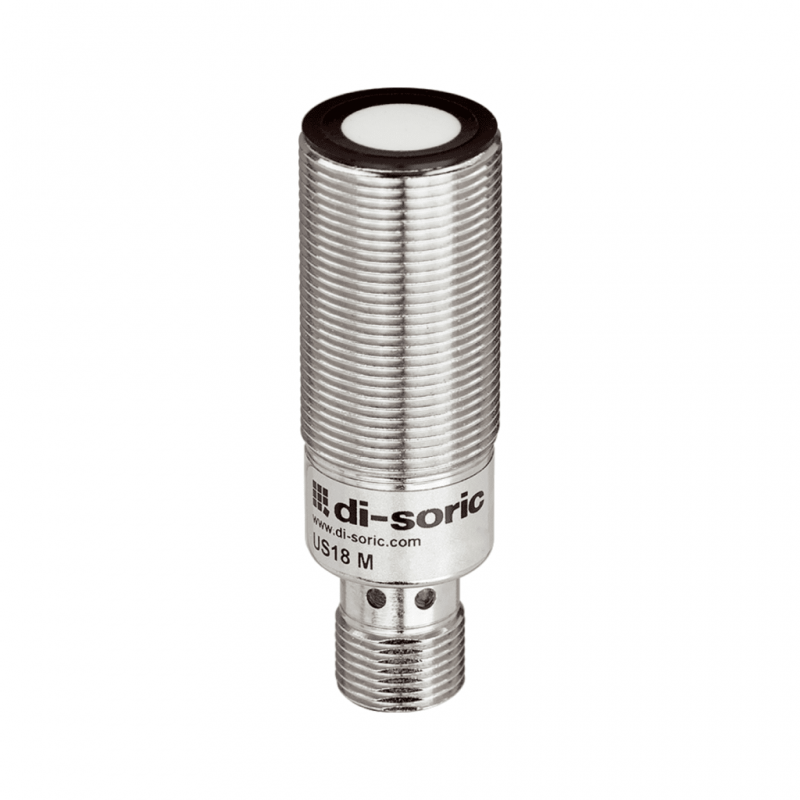

US 18 M 800 G3-B4
Ürün Numarası: 213062
di-soric US 18 M serisi ultrasonik sensörü çok kompakt yapan kısa bir tasarımda standart modeldir. Orta aralıklar için uygundur ve geçiş yapmak veya ölçmek için çalıştırılabilir. Üç mod ve diğer ayarlar sayesinde otomatik öğretme son derece kolaydır. IO-Link, cihaz fonksiyonlarının ve parametrelerinin sürekli izlenmesini sağlar ve genişletilmiş ayar seçenekleri sunar.
- IO Bağlantısı
- Ultrasonik sensör
- 3 farklı öğretme modu
- Çalışma aralığı ayarlanabilir
- Çok dar algılama ışını / küçük kör bölge
- Anahtarlama fonksiyonları: kapama/açma, pencere fonksiyonu öğretilebilir
- Kire karşı dayanıklıdır
- Küçük tasarım
- Sağlam metal gövde
- Koruma sınıfı IP 67
Besleme Gerilimi
18...30 V DC
Yüksüz Akım (Maks.)
40 mA (24 V DC)
Ters Polarite Koruma
Evet
Kısa Devre Koruması
Evet
İzolasyon Gerilimi Dayanıklılığı
500 V
Boyutlar
M18X55 mm
Diş Tasarımı
M18X1
İletim Çıkışı
Eksenel
Montaj Mesafesi (Sensörden Sensöre)
550 mm
Gövde Malzemesi
Pirinç (Nikel Kaplı)
Malzemeler
Epoksi Reçine PUR (Dönüştürücü Yüzey)
Ağırlık
30 g
Koruma Sınıfı
III, Koruyucu Düşük Voltajda Çalışma
Çalışma Prensibi
Ultrasonik
Değerlendirme
Dijital
Tasarım
Dişli
Özellikler
IO-Link
Teslimat Kapsamı
Sensör, 2XM18 Somun
Fonksiyonlar
Öğretme (Pin 2), Çıkış 1, IO-Link (Pin 4)
Anahtarlama Çıkışı
Push-pull, 150 mA NO/NC Değiştirilebilir
Anahtarlama Akımı (Maks.)
150 mA
Gerilim Düşümü (Maks.)
2.0 V
Arayüz
IO-Link (V1.1, COM2 38.4 kBd, Akıllı Sensör Profili)
Nominal Anahtarlama Mesafesi (Sn)
800 mm
Ölçüm Aralığı
80...800 mm
Ölçüm Aralığı 1
80...800 mm (Öğretme İle)
Çözünürlük
1.0 mm (IO-Link)
Standart Ölçüm Plakası
200X200 mm
Anahtarlama Histerezisi (Maks.)
2…20 mm (IO-Link üzerinden 20 mm'ye kadar ayarlanabilir)
Tekrarlanabilirlik
< 1 mm
Hassasiyet Ayarı
Uzaktan Öğretme
Gösterge
LED Yeşil - Durum 1X Sarı - Anahtarlama Çıkışı
Frekans Değiştirme
400 kHz
Frekans Değiştirme 1
< 5.0Hz
Hazırlık Gecikmesi (Maks.)
300 ms
Şok / Titreşim Yük
30 g, 11 ms / 10…55 Hz, 1,0 mm
Çalışma Sıcaklığı
-25...+70°C
Sıcaklık Sapması
% 0.2 / K (Telafi Edilmemiş) ,
< 1 % /Sn (Telafi Edilmiş)
Koruma
IP67
Bağlantı
Konnektör, M12 4 Pin
Bağlantı Kablosu
VK...
